    接触式对刀仪 TS27R

    产品介绍:TS27R对刀仪用于数控加工中心上的对刀操作。 进行刀长测量和刀具破损检测时,由程序驱动 刀具沿Z轴方向接近对刀仪测针。在机床的X轴和Y 轴设定旋转刀具的半径刀补。 螺钉调节工具可使测针与机床的轴对齐。 接口装置处理对刀仪与数控系统之间的信号。

    全国服务热线:134-3598-9810
    立即咨询

    产品介绍Product introduction

    接触式对刀仪 TS27R

    接触式对刀仪 TS27R

    产品介绍:TS27R对刀仪用于数控加工中心上的对刀操作。 进行刀长测量和
    刀具破损检测时,由程序驱动 刀具沿Z轴方向接近对刀仪测针。在机床的X轴
    和Y 轴设定旋转刀具的半径刀补。 螺钉调节工具可使测针与机床的轴对齐。
    接口装置处理对刀仪与数控系统之间的信号。



    产品参数Product parameters

    主要应用

    在各种大小的立式和卧式加工中心以及各种龙门加工中心上实现对 刀和刀具破损检测。

    传输类型

    硬线连接传输

    接收器/接口

    MI8-4或HSI

    推荐测针

    盘形测针(碳化钨,75洛氏硬度)或方形测针(陶瓷测尖,75洛氏硬度)

    含盘形测针的重量

    1055g

    电缆至接口规格

    电缆直径4.35mm,4芯屏蔽电缆,每芯7x0.2mm

    电缆至接口长度

    10m

    电缆至接口电气连接

    从装置端部出线

    感应方向

    ±X,±Y,+Z

    单向重复性

    1.00µm2

    测针触发力

    1.30N至2.40N,133gf至245gf,取决于感应方向

    密封等级

    IPX8(EN/IEC 60529)

    安装

    M12T形螺栓(未提供);可选Spirol销钉可实现精确重新安装

    存储温度

    -10°C至+70°C

    工作温度

    -5°C至+60°C

    产品展示Product display

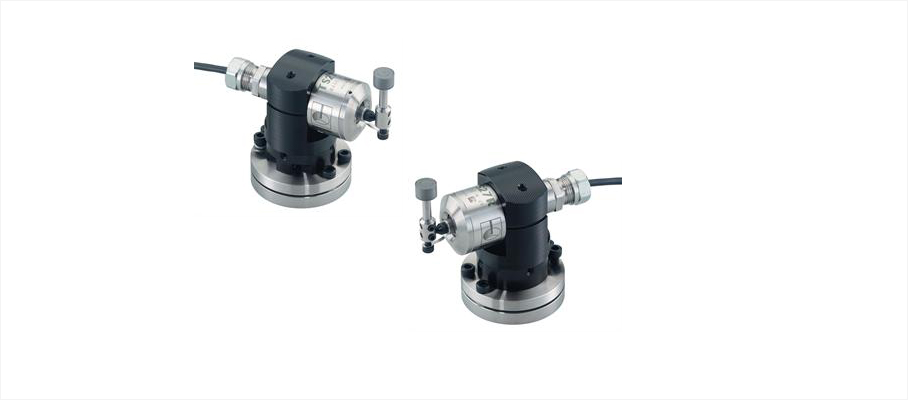

    接触式对刀仪 TS27R

    产品优势Product advantage

    TS27R
    采用硬线连接传输的超小型3D触发式对刀仪,用于在各种刀具上执行破损检测以及快速测量刀长和直径。
    减少机床意外停机时间,从而节省大量检测时间。
    精确的刀具长度和直径测量
    自动进行刀补计算和修正
    消除手动设定误差
    序中刀具破损检测
    降低废品率

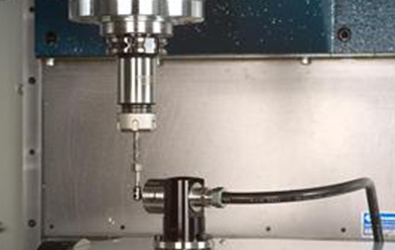

    应用场景Application scenarios

    用于在各种型号的立式和卧式
    加工中心以及各种龙门加工中心上进行刀具测量和刀具破损检测
    成熟的运动机构设计。
    抗干扰的硬线连接通信。
    适用于所有加工中心的、经济高效的对刀仪。
    1.00 μm 2σ重复性。

    资料下载Data download

    标准精度机床测头 RLP40接触式对刀仪 TS27R资料

    点击下载
