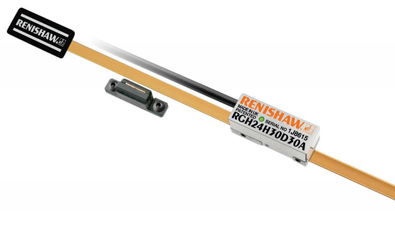

    RGH24光栅系统

    产品介绍:雷尼绍的RGH24系列是一种非接触式光栅系统。紧凑型读数头配有LED安装指示灯,抗污能力优异的独特光学滤波系统,以及分辨率达10nm的内置细分电路。RGH24可提供经验证的可靠性、性能和价值,因此成为最常用的光栅系统之一。

    全国服务热线:134-3598-9810
    立即咨询

    产品介绍Product introduction

    RGH24光栅系统

    RGH24光栅系统

    雷尼绍的RGH24系列是一种非接触式光栅系统。紧凑型读数头配有LED安装指示灯,抗污能力优异的独特光学滤波系统,以及分辨率达10nm的内置细分电路。RGH24可提供经验证的可靠性、性能和价值,因此成为最常用的光栅系统之一.....



    产品参数Product parameters

    电源

    5V±5%

    120mA(典型),200mA RGH22Y、S和H

    注:电流消耗数字指的是无端接的读数头。

    对于数字输出,当与120Ω连接时,每对通道(如A+,A-)会再消耗25mA。对于模拟输出,当与120Ω连接时,会再消耗20mA。

    5V直流电源,符合标准IEC BS EN 60950-1 SELV的要求。


    纹波

    频率达500kHz时,最大200mVpp。

    温度

    存储;工作

    存储:-20°C至+70°C;工作:0°C至+55°C

    湿度

    95%相对湿度(非冷凝),符合EN 60068-2-78标准

    防护等级


    IP40

    加速度

    工作

    500m/s2,3轴

    冲击

    非工作

    1000m/s2,6ms,½正弦,3轴

    振动

    工作

    55Hz至2000Hz时100m/s2(最大值),3轴

    质量

    读数头;电缆

    读数头:11g;电缆:34g/m

    电缆

    8芯,双屏蔽,最大直径4.4mm。

    弯曲半径为20mm时,挠曲寿命 >20x106次循环。

    插头选项

    代码

    插头类型

    应用

    应用

    A

    D

    L

    F

    Z

    9针D型插头

    15针D型插头

    15针D型插头

    无端接电缆

    JST插头

    所有读数头

    RGH24D、X、Z、W、Y、H、I和O数字读数头

    RGH24B模拟读数头

    所有读数头

    所有读数头

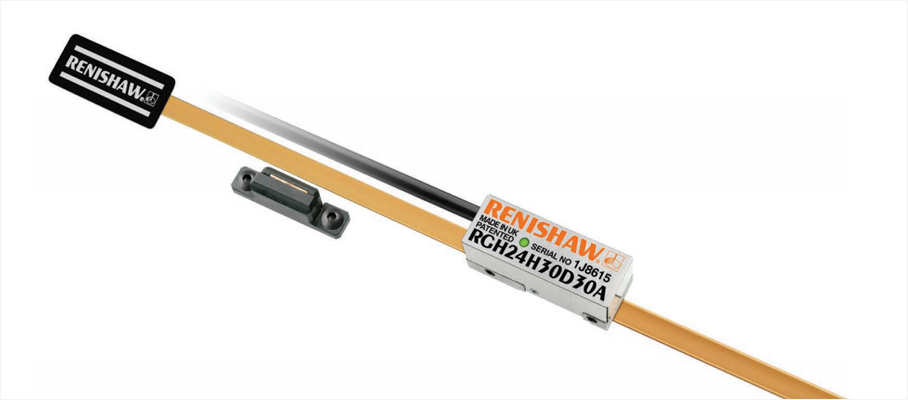

    产品展示Product display

    RGH24光栅系统

    产品优势Product advantage

    雷尼绍的光栅系统基于创新的非接触式结构,这种设
    计在实现零机械滞后和精确测量的同时,还具有极强的抗
    污能力,非常有效地避免灰尘、轻油和划痕等影响信号的
    完整性。这确保了客户的机器能够安全可靠地运行,无需
    过多维护。

    应用场景Application scenarios

    雷尼绍的编码器系统广泛应用于工业自动化的所有领
    域,如半导体、电子、医疗、平板显示器制造、印刷、科
    研、机器人、太阳能光伏、专业机床、精密计量和高级运动
    系统

    资料下载Data download

    标准精度机床测头 RLP40RGH24光栅系统资料

    点击下载
