    RGH25F光栅系统

    产品介绍:雷尼绍RGH25F系列是一种非接触式光栅系统,可提供高度可靠的位置反馈。该系统包含一个可读取刻划栅尺的超小型RGH25F读数头,以及一个可选择输出行业标准1Vpp模拟信号或RS422数字信号的REF接口,分辨率达5nm。

    全国服务热线:134-3598-9810
    立即咨询

    产品介绍Product introduction

    未标题-1

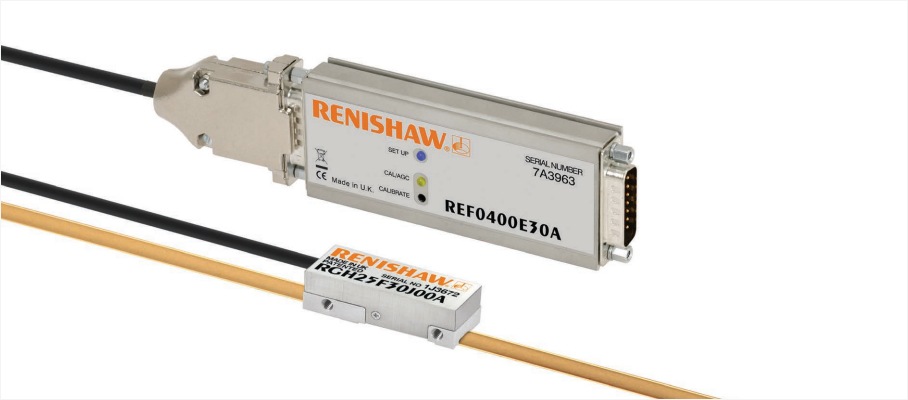

    RGH25F光栅系统

    雷尼绍RGH25F系列是一种非接触式光栅系统,可提供高度可靠的位置反馈。该系统包含一个可读取刻划栅尺的超小型RGH25F读数头,以及一个可选择输出行业标准1Vpp模拟信号或RS422数字信号的REF接口,分辨率达5nm.....



    产品参数Product parameters

    电源

    5V-5%±10%

    120mA

    注:电流消耗数字指的是无端接的读数头。

    对于数字输出,当与120Ω连接时,每对通道(如A+,A-)会再消耗25mA。对于模拟输出,当与120Ω连接时,会再消耗20mA。

    5V直流电源,符合标准IEC BS EN 60950-1 SELV的要求。

    通电后300 ms内,接口将会完全激活。

    读数头和接口均已采取保护措施,防止出现反向电压和达12V的过电压。


    纹波

    频率达500kHz时,最大200mVpp。

    温度

    存储;工作

    存储:-20°C至+70°C;工作:0°C至+55°C

    湿度

    95%相对湿度(非冷凝),符合EN 60068-2-78标准

    防护等级


    读数头:IP40;接口:IP20

    加速度

    工作

    500m/s2,3轴

    冲击

    非工作

    1000m/s2,6ms,½正弦,3轴

    振动

    工作

    55Hz至2000Hz时100m/s2(最大值),3轴

    质量

    读数头;电缆;接口

    读数头:9g;电缆:34g/m;接口:100g

    读数头电缆

    双屏蔽,最大直径4.4mm。

    弯曲半径为20mm时,挠曲寿命 >20x106次循环。

    最大电缆长度

    读数头

    接口至接收电子装置:

    模拟输出

    5m

    10m

    产品展示Product display

    RGH25F光栅系统

    产品优势Product advantage

    雷尼绍的光栅系统基于创新的非接触式结构,这种设
    计在实现零机械滞后和精确测量的同时,还具有极强的抗
    污能力,非常有效地避免灰尘、轻油和划痕等影响信号的
    完整性。这确保了客户的机器能够安全可靠地运行,无需
    过多维护。

    应用场景Application scenarios

    雷尼绍的编码器系统广泛应用于工业自动化的所有领
    域,如半导体、电子、医疗、平板显示器制造、印刷、科
    研、机器人、太阳能光伏、专业机床、精密计量和高级运动
    系统

    资料下载Data download

    标准精度机床测头 RLP40RGH25光栅系统资料

    点击下载
