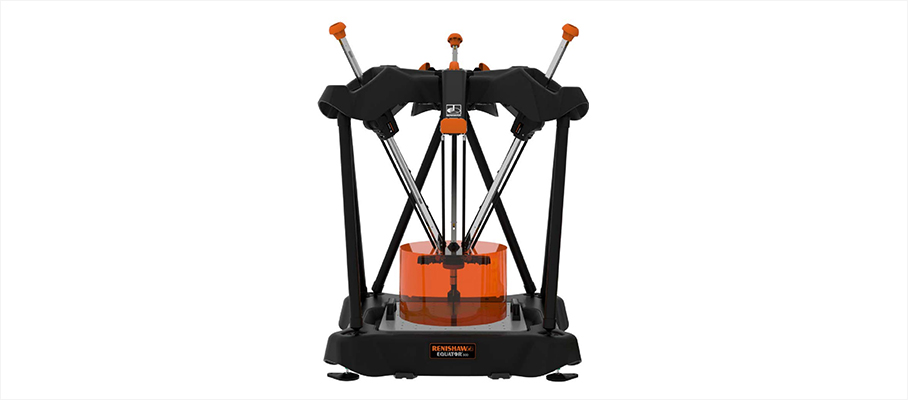

    Equator 500比对仪

    工作空间XY:500mm;Z:250mm
    比对不确定度:±2μm
    工作温度:+5°C至+50°C
    最大工件重量:100kg

    全国服务热线:134-3598-9810
    立即咨询

    产品介绍Product introduction

    Equator 500比对仪

    Equator 500比对仪

    Equator 500比对仪【相关介绍内容】Equator 500比对仪【相关介绍内容】Equator 500比对仪【相关介绍内容】Equator 500比对仪【相关介绍内容】Equator 500比对仪【相关介绍内容】Equator 500比对仪【相关介绍内容】.....



    产品参数Product parameters

    比对不确定度*

    ±0.002mm

    测头类型-扫描测头

    雷尼绍三轴SP25模拟扫描测头

    最大扫描速度 (SP25)

    200mm/s

    扫描速率(SP25)

    1000点/秒

    测头类型-触发式测头

    雷尼绍三轴TP20机械结构式触发测头

    建议的触发速度(TP20)

    10mm/s

    最大移动速度

    500mm/s

    光栅分辨率

    0.0002mm

    夹具要求*

    ±1mm

    机器气源要求

    无需空气

    工作温度

    +10°C至+40°C

    存储温度

    -25°C至+70°C

    相对湿度工作范围

    40°C时最大相对湿度80%,非冷凝

    机器电源要求

    100-240V交流±10%,50-60Hz

    最大功耗**

    190W

    最大功耗**

    190W

    典型功耗***

    80-100W

    最大工件重量

    25kg

    **加电时的高峰功耗。

    ***基于DCC控制下采集碰触点的三轴系统典型功耗。

    *在Equator比对仪上测量的工序包括在工件表面定义一系列测量点。定期在坐标测量机上测定标准件可为每个测量点建立基准值。然后在Equator比对仪上测量同一标准件的同一测量点,进行所谓的“标准值”控制,以便与经过验证的坐标测量机建立关联。随后,定期采用“重新校准”工序来解决环境条件的变化。在重新校准之后立即测量的尺寸和位置,相对于验证的标准件的测量将具有±0.002mm的比对不确定度。此规格适用于每个工件都在相对于标准件1mm范围内夹紧的 情况。

    产品展示Product display

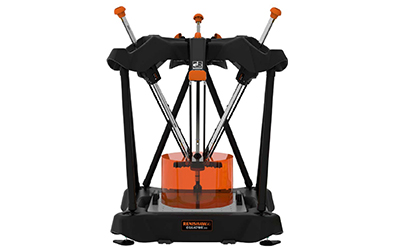

    Equator 500比对仪

    产品优势Product advantage

    改进制程控制

    使用IPC软件自动更新机床刀补,如纠正由于刀具磨损所产生的影响 • 使用内嵌的过程监控功能生成图形,

    实时显示每个工件的检测结果 • 了解制程能力,提升成熟工序下合格工件的产量

    维护车间生产的精度

    可在车间在线检测,适应加工车间环境 • 系统可在5 - 50 °C温度范围内和高达80% 的湿度环境下工作 • 通过

    系统重新标定应对温度变化

    降低检测成本

    取代多种定制量具 • 省去序中校准产生的成本 • 使用一台设备即可检测不同工件

    应用场景Application scenarios

    生产过程检测、出厂检测和使用寿命测试 Equator比对仪采用最先进的生产设备制造。

    装配过程经过精心设 计,每个阶段均包含质检程序,其中包括对每台机器进行全面的

    最终测 试。雷尼绍还进行广泛的使用寿命测试,以验证Equator比对仪能够24/7 不间断

    运行并使用若干年。
