    NC4紧凑型固定式对刀仪

    NC4非接触式激光对刀仪专门设计用于数控机床,是雷尼绍 非接触式系列产品中的新品,可用于各种加工中心。NC4分为固定 式和分离式,与所有雷尼绍非接触式测头产品一样,它集成了独特 的MicroHole?保护系统。此外,NC4还采用创新的安全保护系统 PassiveSeal?,即使气源出现故障,也能保持IPX8级的密封性能。

    全国服务热线:134-3598-9810
    立即咨询

    产品介绍Product introduction

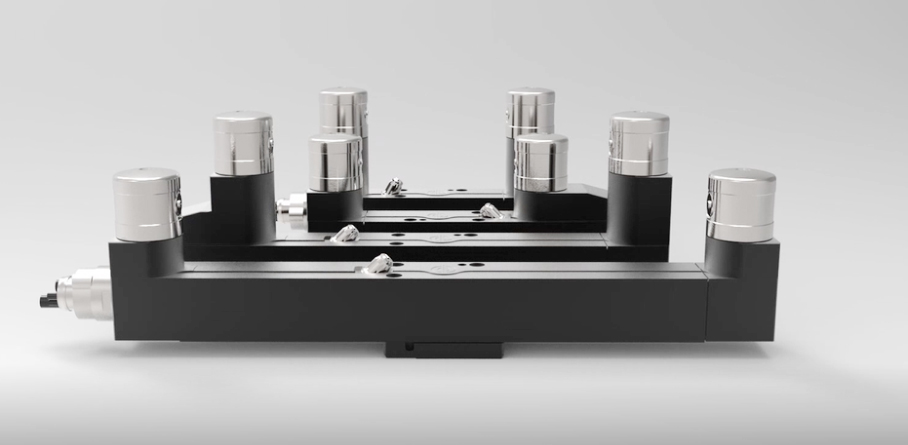

    NC4紧凑型固定式对刀仪

    NC4紧凑型固定式对刀仪

    NC4非接触式激光对刀仪专门设计用于数控机床,是雷尼绍 非接触式系列产品中的新品,可用于各种加工中心。NC4分为固定 式和分离式,与所有雷尼绍非接触式测头产品一样,它集成了独特 MicroHole™保护系统。此外,NC4还采用创新的安全保护系统 PassiveSeal™,即使气源出现故障,也能保持IPX8级的密封性能。



    产品参数Product parameters

    主要应用

    在小型立式和卧式加工中心上,实现高精度、高速度非接触式对刀和刀具破损检测。

    激光类型

    二类激光产品。红色可见光<1mW670nm。符合21CFR1040.10(除了2007年6月24日公布的《第50号激光声明》中规定的偏离外)和IEC60825-1:2007。

    激光光束准直

    装置下侧提供一个可调节安装板。

    电气连接布置

    产品端部有硬线连接电缆。如需其他配置,敬请查询。

    密封

    IPX8(有无压缩空气时均能达到此标准)

    最高重复精度

    ±0.1µm2σ*

    规定重复精度

    NC:±1µm(2σ),1m间隔;NC4+F145:±1µm(2σ),85mm间隔

    设定的最小刀具直径

    0.03mm或更大,具体依系统、间隔和设定情况而定。

    破损检测的最小刀具直径

    0.03mm或更大,具体依系统、间隔和设定情况而定。

    电源

    120mA@12V,70mA@24V

    输出信号

    两个无电压固态继电器 (SSR)。每个继电器可为常开或常闭(通过开关选择)。电流(最大)50mA,电压(最大)±50V。接口包含辅助继电器,可以用于在NC4和工件测头之间切换输出。此继电器还可用于控制吹气喷嘴组件(不提供)。

    温度范围

    存储:-10°C至70°C;工作:5°C至50°C

    寿命

    经测试,可超过1百万次开/关循环。

    气源

    3mm气管,最低压力3巴 (43psi),最高压力6巴(87psi)。

    NC4的气源必须符合ISO 8573-1:1.7.2级的要求。

    电缆

    两对双绞线,两芯加屏蔽。

    每芯为18/0.1绝缘。

    6.0mmx12.5m长。

    安装

    单个M10(3/8in)或M12(1/2in)固定。

    还有其他安装方式可供选择。

    电源保护

    保险丝可更换。关闭电源并排除故障之后更换。

    产品展示Product display

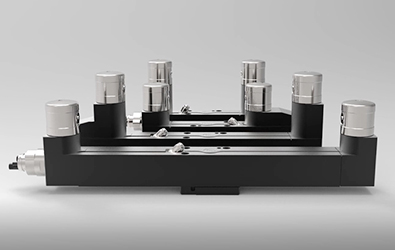

    NC4紧凑型固定式对刀仪

    产品优势Product advantage

    NC4非接触式对刀仪是精度高、速度快的刀具测量和刀具破损检测系统,

    可应用在各种型号和尺寸的机床上,实现制程控制

    精确的刀具长度和直径测量
    自动进行刀补计算和修正
    消除手动设定误差
    序中刀具破损检测
    降低废品率

    应用场景Application scenarios

    用于在各种型号的立式和卧式
    加工中心以及各种龙门加工中心上进行刀具测量和刀具破损检测
    成熟的运动机构设计。
    抗干扰的硬线连接通信。
    适用于所有加工中心的、经济高效的对刀仪。
    1.00 μm 2σ重复性。

    资料下载Data download

    标准精度机床测头 RLP40NC4紧凑型固定式对刀仪资料

    点击下载
