航空发动机零部件采用Equator比对仪大大降低成本

返回列表来源:雷尼绍RENISHAW-比对仪代理厂家,供应商 发布日期: 2020.02.04 浏览:25

航空发动机零部件制造商Meyer Tool采用软件驱动的Equator™比对仪,大大降低了定制量具的成本

Meyer Tool拥有100多台定制量具,每台成本在10-20,000美元不等,因此对雷尼绍Equator比对仪能够大大降低定制量具的购置成本寄予很高的期望。

雷尼绍新型Equator比对仪是一款软件控制比对仪,位于俄亥俄州辛辛那提市的航空发动机零部件制造商Meyer Tool使用该设备后,证明可以大大降低购置定制量具的成本。每年,Meyer Tool公司都需要设计、制造和维护几十套这样高成本的工具,用于序中测量。在试生产应用中,一个新的工作单元使用一台雷尼绍Equator比对仪至少可以省去四套昂贵的定制量具。

“公司预计,Equator比对仪对其定制量具库存的影响还仅仅是个开始,每个定制量具的设计、制造和维护的费用高达20,000美元,”公司质量经理Beau Easton说道,“如有设计变更,还需要额外花费3000 - 10,000美元对现有量具进行重新配置和校验。”

降低购置定制量具的成本

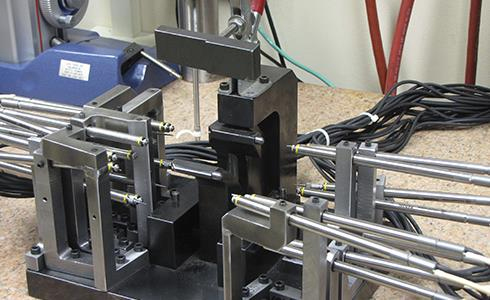

对于序中尺寸测量,Meyer Tool公司主要使用数字式气动测头,以工作单元为单位,进行点对点接触式比对测量。定制量具在加工单元中的反馈速度极快,但是价格昂贵。设计/制造工件夹具组需要花费6 000美元,此外测头(每套500美元)、验证分析和维护还需要额外费用,Easton解释说。“生产一套完整的喷嘴,可能需要6到10个夹具,每个夹具配用6到20个测头;如果工件的某个特征或公差改变,更改量具并校验需要花费大量的时间。”

Easton和SPC经理Bridget Nolan说,使用雷尼绍的Equator比对仪进行试生产后,他们马上意识到Equator比对仪的潜在优势。“我们提供了工件并参与了雷尼绍这项产品的推出活动。雷尼绍为工件编程,结果与我们的坐标测量机 (CMM) 的测量结果一致,”Nolan说。他所在的小组负责公司量具、夹具及仪器的设定、维护和编程工作。

可重复比对测量

虽然Equator比对仪的外观独特,但其建立“标准值”和比对测量的方法却是专用量具操作人员所熟悉的。已知特征尺寸的标准件用作系统的“零点”,通过与该标准件进行比对完成全部后续测量。Equator比对仪具有高度重复性和基于并联机械定位结构的独特测量机构。

该机构设计轻巧,可快速运动,而且具有极强的刚性和可重复性。Equator比对仪与雷尼绍的触发式测头、扫描测头、测针、测针交换架以及MODUS? Equator比对仪编程软件配合使用。就成本而言,在Meyer Tool的一个工作单元上,一台Equator比对仪可替代3到5套定制量具 — 它能够测量多个工件,工件切换几秒内即可完成,而且可根据各种不同工件重新编程,以满足更多的检测需要。

航空发动机零部件采用Equator™比对仪大大降低成本

航空发动机零部件采用Equator™比对仪大大降低成本

主要用于“精益加工”单元

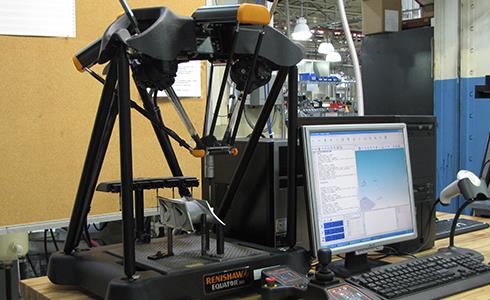

在Meyer Tool车间中,Equator比对仪目前主要用于“精益加工”单元。它灵活性强,可与Meyer的Orion SPC系统集成,保留了机械师熟悉的外观并缩短了学习曲线。Orion与Equator比对仪的MODUS软件通信,测量结果以尺寸数据、SPC统计图表等形式呈现给操作员,以便操作员决定数控程序。“值得一提的是,机械师能够看到变量数据,并将当前工件数据与最近的测量数据进行比对,因此这不仅仅是一个确定工件合格与否的过程,”Nolan解释说。工件的公差范围须在±0.001至±0.003英寸之间。检测时间主要取决于待测工件,通常需要2到6分钟,完全在工作单元的节拍时间范围内,因此该系统能够与加工操作同步。

可溯源的测量

Equator比对仪使用坐标测量机标定的标准件,其测量数据与坐标测量机的数据相互关联。“标准件设定一系列数值,这些数值均包含在Equator比对仪的测量范围内,同时软件自动采用在坐标测量机测定中获取的补偿值。它必须检查标称值中10%以内的允许公差,”Nolan解释道。虽然每次切换工件无需重新校准,Meyer计划每隔3小时重新校准一次系统,以对工厂温度的变化进行补偿。

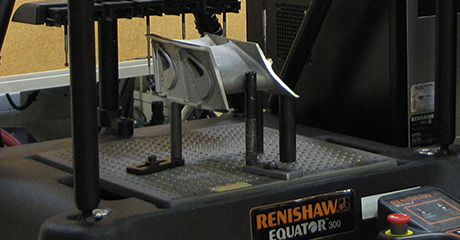

“我们已经为两个不同的发动机程序比对测量了5个零件,这样就为已安装和标定的Equator比对仪设定了多个夹具板,”Nolan说。“我们尽量在一个夹具板中包含多种不同的操作,从而减少标定次数;目前正在进行作业的夹具板将集成三种不同的操作。除了使用SP25M测头进行接触式扫描,我们还通过触发式测头测量实际位置、凹槽、孔直径、轮廓、偏移等的几何尺寸和公差 (GD&T)。我们的测针交换架至少配用4根不同的测针 — 常用的是星形测针,每次交换后无需重新标定,非常方便,”Nolan说。

Equator比对仪存储标准件和比对结果,因此我们可以在这3小时内根据需要来多次切换工件,无需重新校准。

航空发动机零部件采用Equator™比对仪大大降低成本

Meyer Tool(美国)

Meyer Tool以质量为本

Meyer Tool是美国ling先的航空喷气发动机热端零部件生产商,设有10个分支机构,员工超过1000人。总部位于俄亥俄州辛辛那提市(该市十大私营公司之一),主要生产新零件;Meyer其他机构主要负责为原始设备制造商提供维修和大修服务。主要的工件材料包括超合金、镍和钴铬基合金。

Meyer Tool是北美zui大的基于EDM(电火花加工)的制造商,拥有大约500台EDM深孔加工机。除了这些机器之外,还包括45座研磨站,300多台传统沉入式电火花加工设备,以及三轴和五轴数控加工中心。Meyer Tool公司视质量为生命,因为EDM深孔加工机每天钻孔175万以上,几百个孔中若有一个堵塞,就会导致军用飞机高压叶片出现故障。

公司拥有10到15名质量工程师、8名专家以及5人组成的SPC团队。“我们在10年前就开始推行“精益生产”的理念和AS9100认证标准,”Easton说。“我们的付出也得到了回报。2011年1月的首次产品合格率为98.9% — 也就是说几乎没有不合格工件或废品。”

这主要归功于更高水平的即时反馈,他补充道。由公司量具系统、SPC和质量体系等资料为主干构成的自有Orion软件和工作站,由其分公司 — 西格玛技术服务有限公司负责商业销售。Orion系统通过各种方式对所有工件进行全检,包括在坐标测量机上进行激光扫描和触发式测量、五轴检测、无线电测量、路径流扫描;这些方法在Orion系统上相互关联、形成网络,用作测量系统的常用操作界面。

测量程序、结果和SPC数据均由Orion系统管理。当机械师在工件上完成一项操作后,其序列号被扫描到系统内;该工件测量完成后,机械师能够立即看到结果,并与最近测量的35个相似工件进行比对。“可以将工件序号扫描到工厂中的任意终端并查看测量数据,”Easton说。“该信息与工件相对应,被保存下来。在发货前,我们会核对全部检测数据,每一个检测点都必须合格;任一检测点不合格都会导致工件无法通过检测。我们的不合格产品流出率几乎为零;用户对此很了解。”

软性控制解决方案对高成本定制量具

Meyer Tool拥有100多台定制量具,每台成本在10-20,000美元不等,因此灵活性强、软件控制的比对仪为其带来的潜在成本优势显而易见。“我们正在不断加深对Equator比对仪的了解,增强其测量能力,并对它最终能够大大降低定制量具的购置成本寄予很高的期望,”Easton补充道。
