工业3D打印在大学生方程式锦标赛上崭露锋芒

返回列表来源:雷尼绍RENISHAW-比对仪代理厂家,供应商 发布日期: 2020.02.12 浏览:16

GreenTeam与其顶级赞助商雷尼绍联手合 作,为参加大学生方程式锦标赛的赛车开发和制 造最优轮架。赛车的整车重量因此降低了1.5 kg, 成为大赛迄今为止最轻的赛车。

复杂的几何功能

1、车身薄壁

2、内部特征

智能制造

1、仅 在 必 需 的 位 置 使 用 成 型 材 料 , 以 实 现 zui 优 减 重效果

2、实现即刻制造的设计优化

您的生产解决方案

1、不受传统制造规则的约束

2、不论是为了减轻重量,还是制造复杂工件,或者 二者兼有,都能根据您的个性化要求优化设计

雷尼绍能为您的产品做什么?

金属3D打印

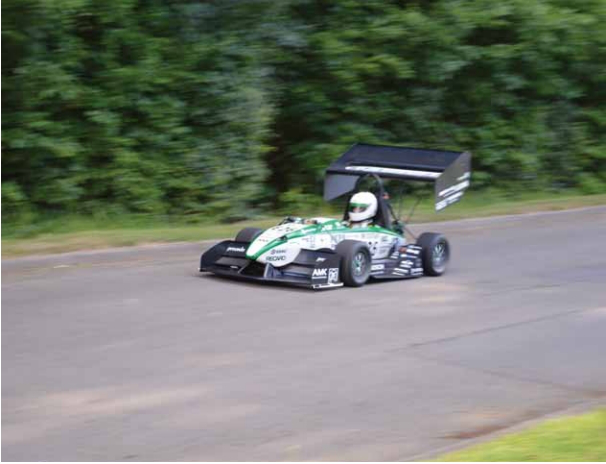

在大学生方程式 锦标赛中,斯图加特大学 (University of Stuttgart)的参赛赛车采用了金属快速成型工艺制造的轮架。

大学生方程式锦标赛

大 学 生 方 程 式 锦 标 赛 是 一 项 国 际 学 生 设 计 竞 赛 , 由 美 国 汽 车 工 程 师 学 会 (SAE) 于 1 981 年 发 起 , 从 1998 年 开 始 在 欧 洲 举 办 。 这 项 竞 争 激 烈 的 国 际 竞 赛 目 前 分 别 在 欧 洲 、 美 国 和 亚 洲 的 赛 道 上 演 , 每 支 参 赛 队 伍 可 自 行 决 定 参 加 哪 一 场 比 赛 。 在 每 个 赛 季 的 众 多 比 赛 中 , zui 著 名 的 当 属 在 霍 根海姆(Hockenheim)举 行 的 德 国 大 奖 赛 , 它 吸 引了 来 自 世 界 各 地 zui负 盛 名 的 参 赛 队 伍 。 除 了 让 参 赛 队 伍 在 赛 道 上 一 决 高 低 之 外 , 大 学 生 方 程 式 锦 标 赛 还 提 供 了 一 个 评 估 学 生 的 工 程 设 计 水 平 、 赛 车 成 本 以 及 为 赛 车 制 定 市 场 营 销 策 略 的 平 台 ( 来 源:GreenTeam Stuttgart)。


利用 雷尼绍 金属 快速 成型 制造 工艺 生产 出的 钛合 金轮 架使 得整车重量减轻了1.5 kg。

工程和设计流程

G r e e n Te a m 的 电 动 赛 车 由 斯 图 加 特 大 学 (University of Stuttgart) 学 习 机 械 工 程 、 汽 车 工 程 和 电 气 工 程 的 学 生 设 计 和 制 造 。 大 学 生 方 程 式 锦 标 赛 起 源 于 上 世 纪 八 十 年 代 初 , 发 展 到 今 天 已 有 世 界 各 地 的 1 10 多 支 电 动 机 车 队 和 6 00 多 支 内 燃 机 车 队 同 场 竞 技 , 成 为 备 受 瞩 目 的 国 际 盛 事 。 参 加 这 一 竞 赛 的 学 生 版 一 级 方 程 式 赛 车 的 马达 功 率 限 制 在 1 00 kW (130 bhp)以 内 , zui 高 时更 好 的 成 绩 , 无 疑 需 要 zui 先 进 的 现 代 工 程 技 术 支 持 。 除 马 达 功 率 或 牵 引 控 制 系 统 外 , 车 身 重 量 也 对 车 辆 的 赛 道 表 现 起 到 非 常 重 要 的 作 用 。 为 克 服 驱 动 电 池 相 对 较 重 的 不 利 因 素 , GreenTeam 的 赛 车 采 用 单 座 驾 , 配 上 四 个 独 立 可 控 电 动 马达,车 身 重 量 由 此 减 轻 , 总 重 为 1 78 kg 。 除 车 身 采 用 复 合 材 料 外 , 底 盘 采 用 智 能 轻 型 结 构 也 有 助 于 减 轻 重 量 。 “ 采 用 金 属 组 件 的 轻 型 结 构 并 没 有 那 么 简 单 , ” GreenTeam 的 整 车 工 程 设 计 经 理 Benedikt Bauersachs解 释道 ,“ 因 为 这 些组 件会 在 赛 道 上 承 受 极 高 压 力 , 这 就 意 味 着 需 要 详 细 计 算FEA和模拟数据。”

GreenTeam 起 初 倾向 于 选择 铝 制 轮 架 , 但很 快 就 发 现 要 实 现 zui佳 受 力 设 计 并 减 少 用 料 , 必 须 使 用 抗 拉 强 度 更 高 的 轻 型 材 料 ( 例 如 钛 ) , 这 样 才可进一步减轻轮架的重量。

与之前 的铝制轮架相 比,雷尼绍 能 够将 车身 总重 量 减轻 1 .5 kg ,这 使 得 G reenTeam 的 赛 车 成 为 大 赛 迄 今 为止zui轻的赛车。Renishaw GmbH(德国)

金属3D打印

雷 尼 绍 的 金 属 快 速 成 型 制 造 技 术 可 生 产 结 构 更 为 复 杂 的 金 属 组 件 。 采 用 这 一 工 艺 制 造 的 悬 壁 结 构 的 垂 直 支 撑 在 成 型 完 成 时能够轻松去除。

快速成型制造解决方案

如果您需要重量轻、抗冲击性强和耐腐蚀的组周知,钛金属很难完成机加工和铸造。GreenTeam 发现很 难找到 一个仅 采用传统 方法就 能制造 其所设 计轮架 的赞助 商。金 属粉末快 速成型 制造系 统能够 制造具 有复杂 几何结 构的组件 ,而雷 尼绍正 是凭借 这一技术成为了GreenTeam 新的顶级赞助商。

支撑结构

对 于 大 多 数 快 速 成 型 制 造 工 艺 来 说 , 支 撑 结 构 都 是 必 不 可 少 的 。 它 们 固 定 成 型 构 架 并 消 除 热 应 力 , 保 证 带 有 悬 壁 结 构 的 部 件 层 层 搭 建 起 来 。 轮 架 是 雷 尼 绍 的 A M250 快 速 成 型 制 造 系 统 采 用 zui 少 的 支 撑 材 料 制 造 出 来 的 , 这 些 支 撑 在 成 型 后 能 够轻松去除。

使 用 支 撑 结 构 看 起 来 可 能 是 一 种 浪 费 , 但 是 在 传 统 的 削 减 式 加 工 中 , 要 生 产 一 个 成 品 部 件 ( 例 如 本 案 例 中 的 部 件 ) , 所 需 材 料 与 zui 终 成 品 的材 料 量 之 比 更 高 达 19:1。而采用快速成型制造工 艺,该比例接近1:1,在本案例中是1.12:1。

解决方案合作伙伴

雷 尼 绍 为 任 何 考 虑 将 雷 尼 绍 激 光 熔 融 系 统 作 为 其 生 产 解 决 方 案 的 客 户 提 供 设 计 评 估 服 务 。 雷 尼 绍 的 应 用 工 程 师 将 评 估 您 的 工 件 或 组 件 , 提 供 D fM ( 易 加 工 型 设 计 ) 建 议 , 利 用 软 件 进 行 数 字 化 的 模 型 处 理 , 并 现 场 使 用 AM250 机 器 制 造 样 品 工 件 。 还 可 根 据 请 求 提 供 预 构 建 报 告 、 检 测 报 告以及组件价格估算。
